熱門搜索：
天然橡膠的性能及用途

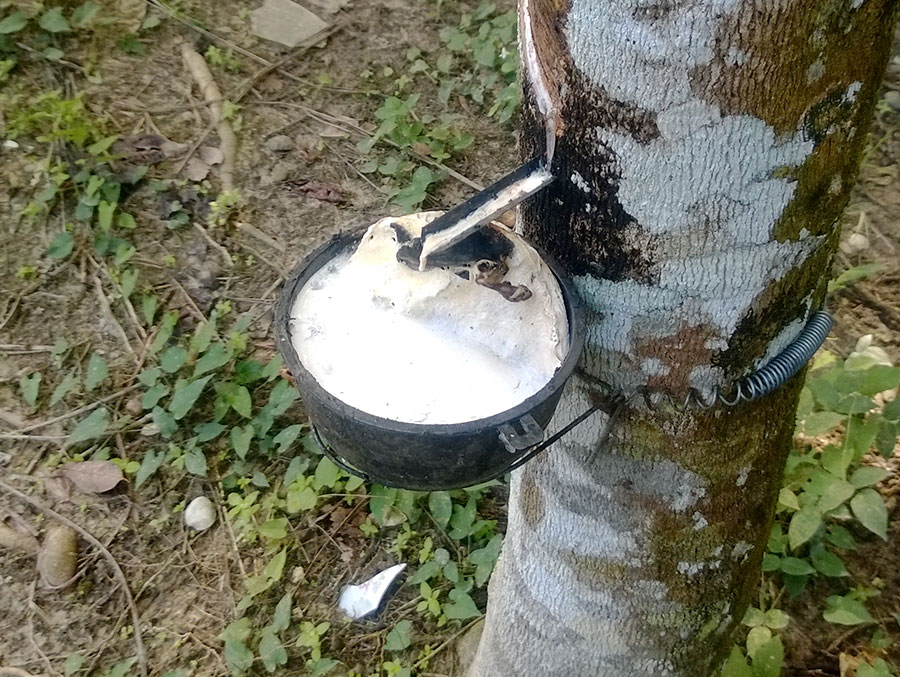

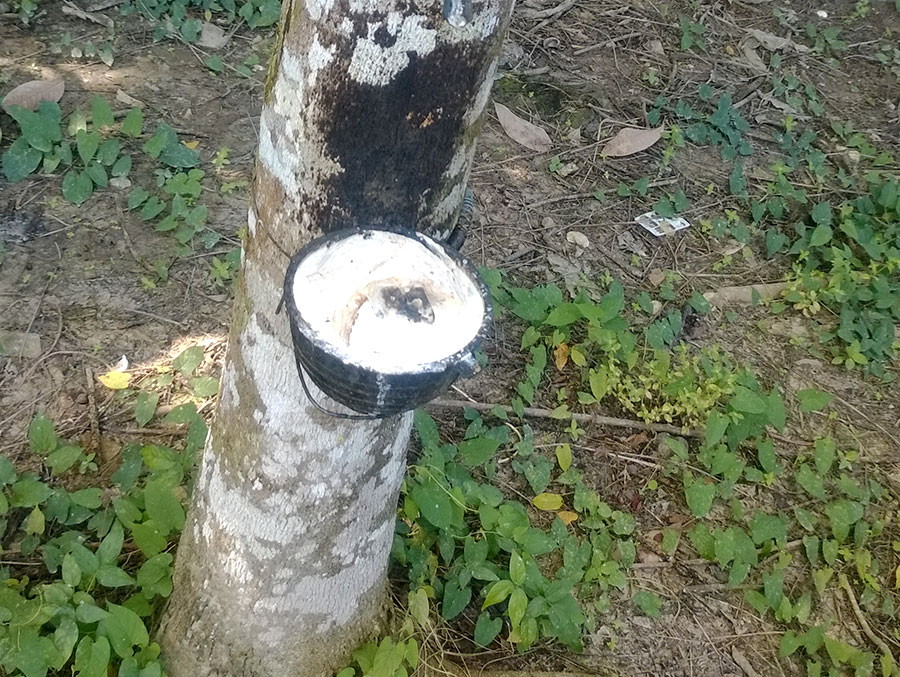

天然橡膠生膠的玻璃化溫度為-72℃，膠流溫度130℃，開始分解溫度200℃，激烈分解溫度270℃。當天然橡膠硫化后，其Tg上升，也再不會發生粘流。
天然橡膠的彈性：其生膠及交聯密度不太高的硫化膠的彈性是高的。例如在0-100℃范圍內，回彈性在50-85℃之間，其彈性模量僅為鋼的1/3000，伸長率可達1000%，拉伸到350%，后，縮回永久變形僅為15%，天然橡膠的彈性較高，在通用橡膠中僅次于順丁橡膠。
天然橡膠的強度：在彈性材料中，天然橡膠的生膠、混煉膠、硫化膠的強度都比較高。未硫化橡膠的拉伸強度稱為格林強度，天然橡膠的格林強度可達1.4～2.5Mpa，適當的格林強度對于橡膠加工成型是必要的。天然橡膠撕裂強度也較高，可達98kN/m，其耐磨性也較好。天然橡膠機械強度高的原因在于它是自補強橡膠，當拉伸時會使大分子鏈沿應力方向取向形成結晶。天然橡膠的電性能：天然橡膠是非極性物質，是一種較好的絕緣材料。當天然橡膠硫化后，因引入極性因素，如硫黃、促進劑等，從而使絕緣性能下降。
天然橡膠的耐介質性能：天然橡膠是一種非極性物質，它溶于非極性溶劑和非極性油中。天然橡膠不耐環己烷、汽油、苯等介質，未硫化膠能在上述介質中溶解，硫化橡膠則溶脹。天然橡膠不溶于極性的丙酮、乙醇中，更不溶于水中，耐10%的氫氟酸、20%的鹽酸、30%的硫酸、50%的氫氧化鈉等。
天然橡膠主要用途：天然橡膠因其具有很強的彈性和良好的絕緣性、可塑性、隔水隔氣、抗拉和耐磨等特點，廣泛地運用于工業、農業、國防、交通、運輸、機械制造、醫藥衛生領域和日常生活等方面，如交通運輸上用的輪胎；工業上用的運輸帶、傳動帶、各種密封圈；醫用的手套、輸血管；日常生活中所用的膠鞋、雨衣、暖水袋等都是以橡膠為主要原料制造的，國防上使用的飛機、大炮、坦克，甚至尖端科技領域里的火箭、人造衛星、宇宙飛船、航天飛機等都需要大量的橡膠零部件。
本文出自廣州泰造橡膠有限公司，轉載請注明出處！
更多泰造橡膠相關資訊請點擊：www.huaskj.cn，24小時熱線電話：020-37409987！
粵公網安備 44011102003290號
微信聯系
